電動閥門控制器如何校準、調試？
2016-7-6 10:14:23 點擊：

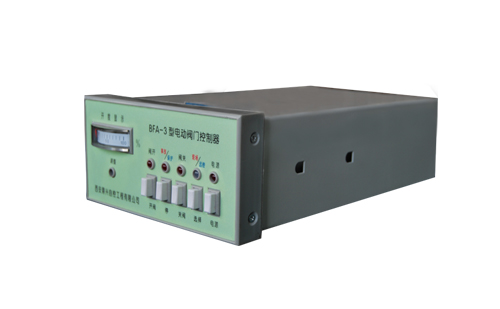

電動閥門控制器是一種控制閥門的裝置，那么這種電動閥門控制器如何校準和調試呢？下面小編將會為您進行講解。
把三相電源分別接到A、B、C、N端子上。確認接線無誤后，接通電源，檢查控制器是否設置在“本機”狀態，如果不是請按動轉換將控制器設置為“本機”狀態。用手輪將電動閥門開啟至約50%開度。 控制器具有電源相序自動邏輯校正功能�？刂破鞒醮瓮姇r按動開閥按鍵電動裝置運行
有兩種可能：一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。按動關閥按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直至全關位置停止，閥關指示燈 常亮，開度顯示自動設定為0%。另一種可能是按錯誤方向運行，雖然閥開指示燈閃亮，但是電動裝置關向運行直至 全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。此時控制器自動邏輯校正電源相序3秒鐘后電動裝置將自動向開向運行閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為 100%�？刂破鞒醮瓮姇r按動關閥按鍵電動裝置運轉過程同上只是運行方向相反。至此控制器與電動裝置的安裝調 試完畢。邏輯相序校正功能只能用在調試過程中，如果相應的閥門很重要建議人工調整相序！
本文由西安鼎興提供，轉載請注明出處，聯系電話：400-886-9935
